제품표기방법

Home 제품정보 제품표기방법
캐스터의 자부심! 품질에서 승부를!
우수한 품질, 끊임없는 기술개발, 다양한 제품, 엄격한 품질검사

Triopines제품표기방법

Swivel Rigid Wheel Dia Wheel Width Wheel Thpes Bearing
Swivel
(회전형)		 Rigid
(고정형)		 Wheel Dia
(바퀴직경)		 Wheel Width
(바퀴폭)		 Wheel Thpes
(바퀴의 종류)		 Bearing
(베어링구조)
Load Capacity Overall Height Swivel Radius Plate Bolt Hole Space Bolt Hole Dia
Load Capacity
(허용하중)		 Overall Height
(캐스터높이)		 Swivel Radius
(회전반경)		 Plate
(밑판넓이)		 Bolt Hole Space
(볼트간거리)		 Bolt Hole Dia
(볼트구멍)

Caster Group캐스터분류 / 캐스터 적정 중량 계산법

캐스터 분류
1. 회전(SWIVEL) - S(약호)
2. 고정(RIGID) - R(약호)
캐스터 적정 중량 계산법
1. 회전(2EA) 고정(2EA)를 1셋트로 전제했을 때
EA당 허용하중(kg) 4EA 0.8 적정하중(kg)
  • ※ 본 카다로그의 허용하중은 평탄한 바닥을 인력으로 이동하는 경우의 하중 한도를 지시하고 있으며 4개 부착시 기준으로 개당 하중을 나타낸다.
  • ※ 4개 이상을 부착하더라도 더 많은 하중을 견디는 것이 아니므로 추가장착시 안전하중을 벗어나지 않는 범위내에서 장착하여야 한다.

Caster Plate캐스터 용어 / 플레이트 용어

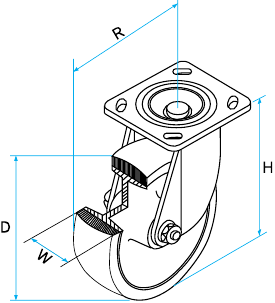

  • R
    회전반경 (Swivel Radius)
    캐스터 중앙볼트 중심에서 바퀴 끝까지의 거리
  • W
    바퀴폭 (Tread Width)
  • D
    바퀴의 직경 (Wheel Diameter)
    캐스터의 크기를 나타냄
  • H
    전체 높이 (Overall Height)
    바퀴 끝 바닥면에서 부착면까지의 높이

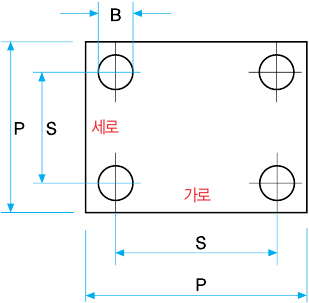

  • P
    밑판 넓이 (Plate)
  • S
    볼트간 거리 (Hole Spacing)
  • B
    취부볼트홀 (Bolt Hole size)
  • ※ 본 카다로그의 제품들은 통지없이 그 사양이 변경될 수도 있습니다.
  • ※ 본 카다로그에 표기된 치수는 INCH에서 mm단위로 환산함에 따라 설계상 중요 부위의 치수는 문의하시기 바랍니다.
  • ※ 전체 제원중 5mm의 ± 공차가 있을 수 있습니다.
  • ※ 설계상 중요부위의 치수는 문의하시기 바랍니다.
  • ※ 본 카다로그의 일부 사진 및 도면은 국제상사 고유의 이미지이므로 상업적 무단도용시 법적제재를 받을 수 있습니다.
